Машины сварки трением

В 70 и 80 годы по чертежам Конструкторско-технологического института автоматизации и механизации в автомобилестроении (КТИАМ) было изготовлено несколько серий станков сварки трением: ПСТМ-1,5; ПСТ-10; ПСТ-25; ПСТ-50; ПСТ-60; ПСТ-РШ, которые были внедрены на заводах Министерства автомобилестроения Советского Союза и предприятиях аэрокосмической отрасли.

Например, УКВЗ г. Усть-Катав, КамАЗ г. Набережные Челны, УАЗ г. Ульяновск, ЧТЗ г. Челябинск, ЧАМЗ г. Челябинск, УралАЗ г. Миасс, ЕрЗГА г. Ереван, СААЗ г. Скопин, ХЗКВ г. Харьков, НЗАС г. Нефтекамск и многих других. Большинство поставленного оборудования спустя даже 40 лет продолжает успешно выполнять свои функции.

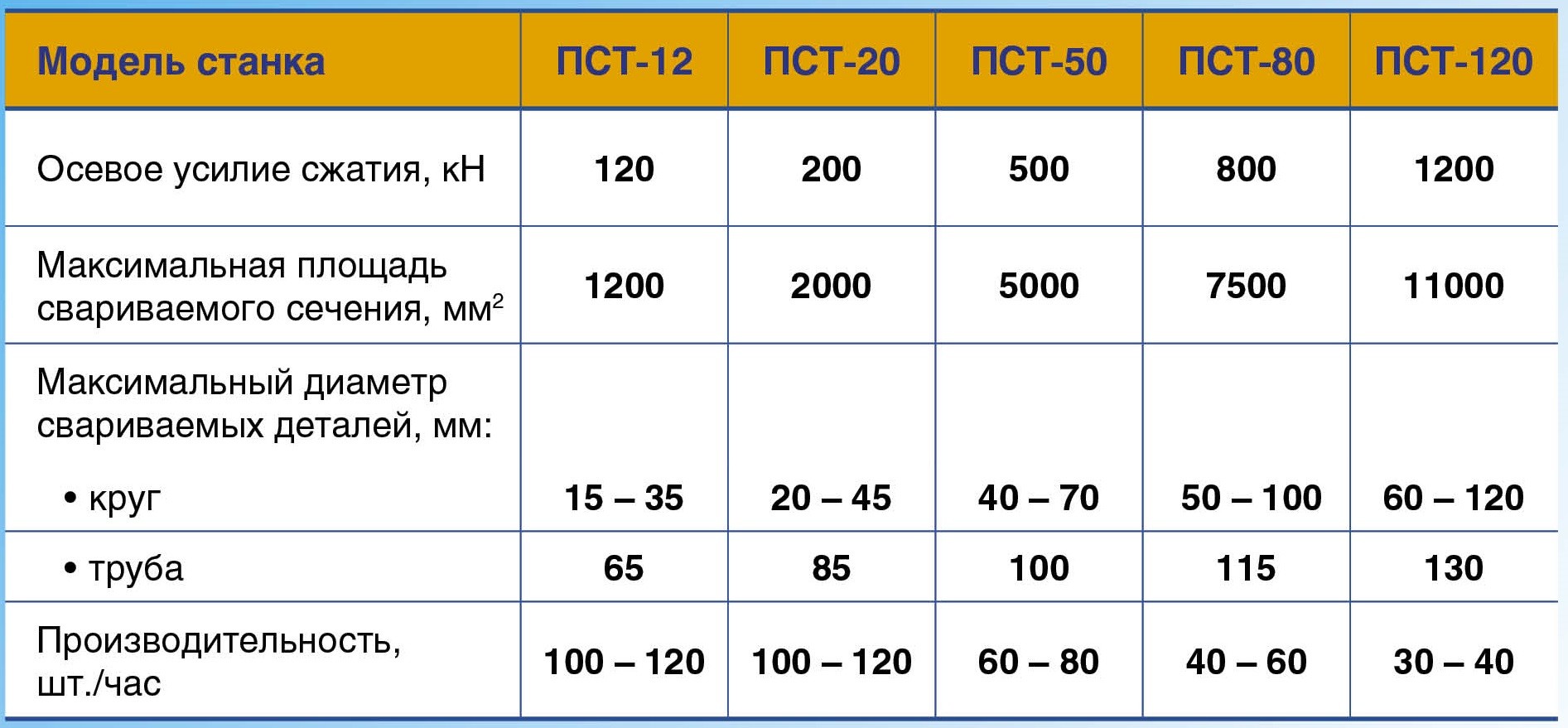

Модель станка	ПСТ-12	ПСТ-20	ПСТ-50	ПСТ-80	ПСТ-120
Осевое усилие сжатия, кН	120	200	500	800	1200
Максимальная площадь свариваемого сечения, мм²	1200	2000	5000	7500	11000
Максимальный диаметр свариваемых деталей (круг), мм	15–35	20–45	40–70	50–100	60–120
Максимальный диаметр свариваемых деталей (труба), мм	65	85	100	115	130
Производительность, шт./час	100–120	100–120	60–80	40–60	30–40

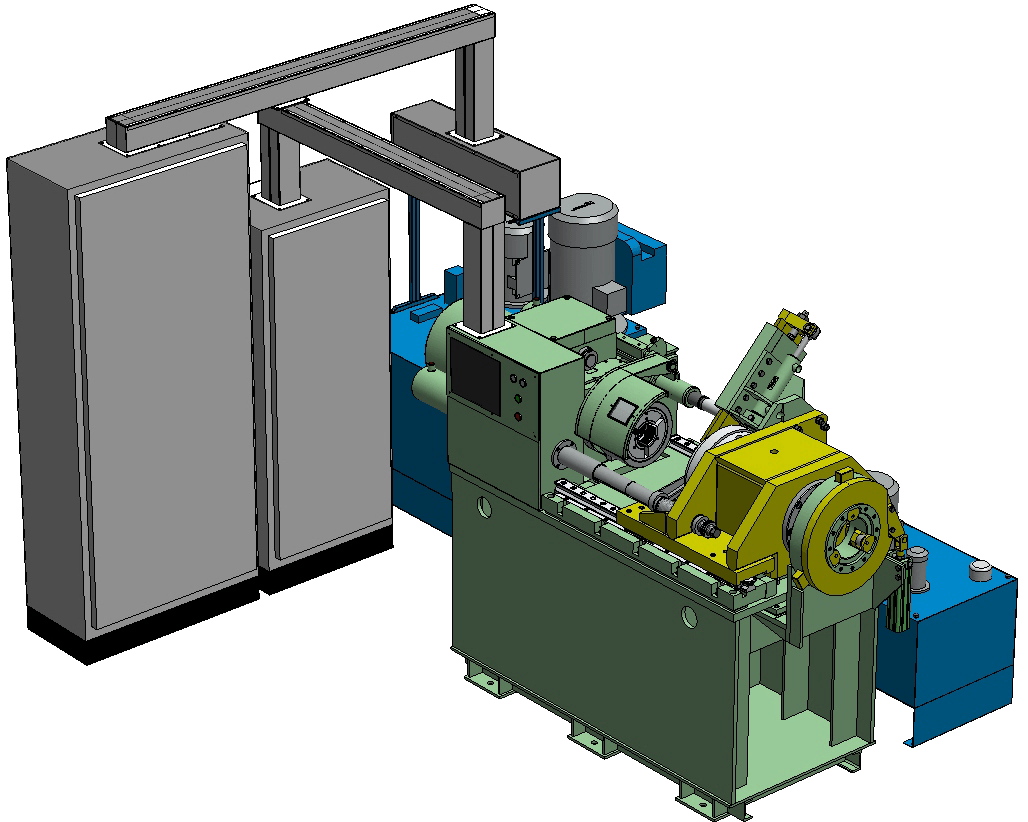

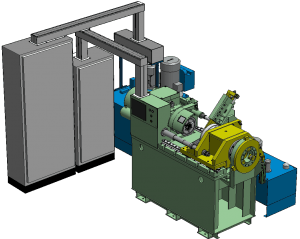

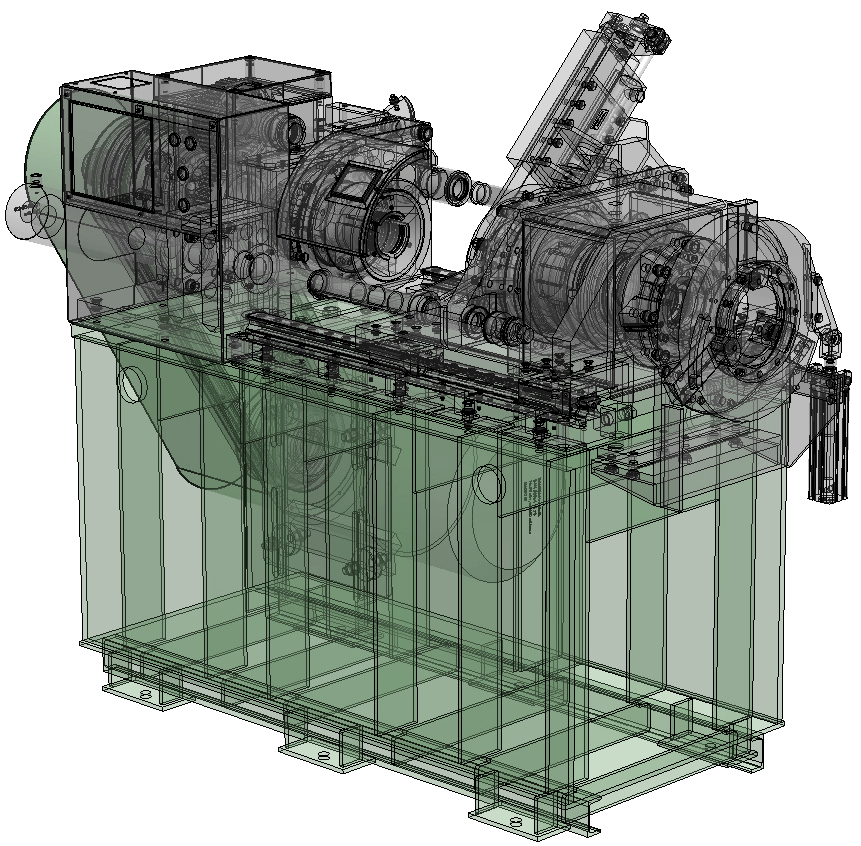

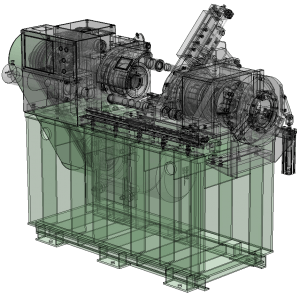

В настоящее время мы разработали серию станков нового поколения (ПСТ-20, ПСТ-50,  ПСТ-80 и ПСТ-120) с целью их применения для производства труб нефтедобывающего и геологоразведочного сортамента, а также для изготовления турбин, сварки осевого инструмента, сварки арматурной стали и множества других применений.

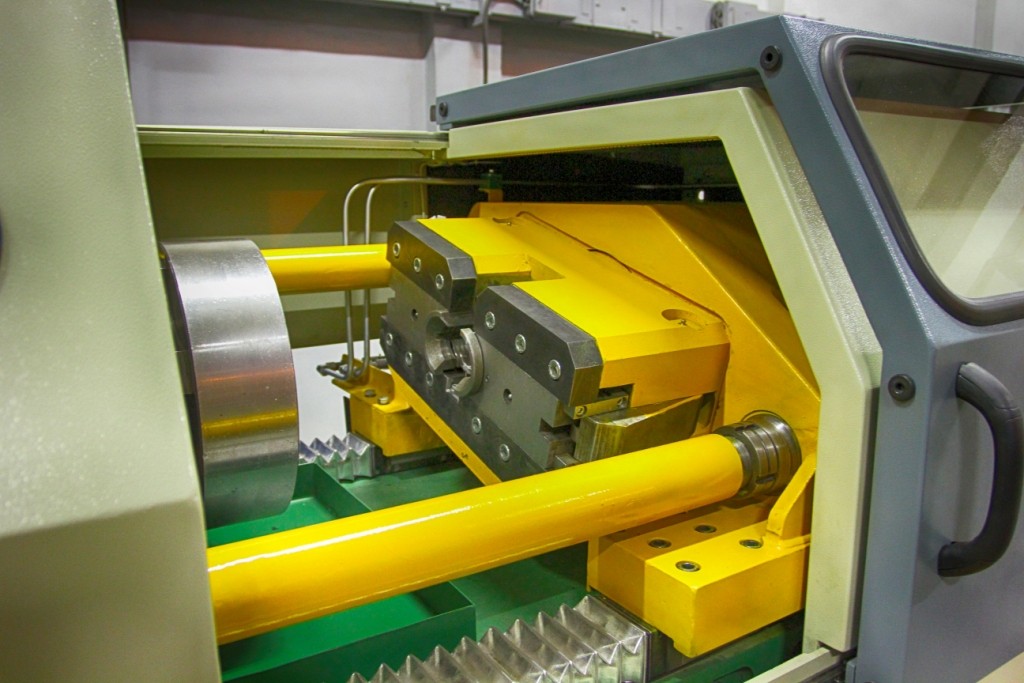

В станках сварки трением нового поколения, изготавливаемых в ООО «КТИАМ», используются современные компоненты и элементная база. Они оснащаются программируемым контролером, частотным приводом, гидроаппаратурой с пропорциональным регулированием давления, сенсорным экраном для программирования и контроля цикла сварки. Станки надёжны, просты в обслуживании и наладке.

Наше оборудование

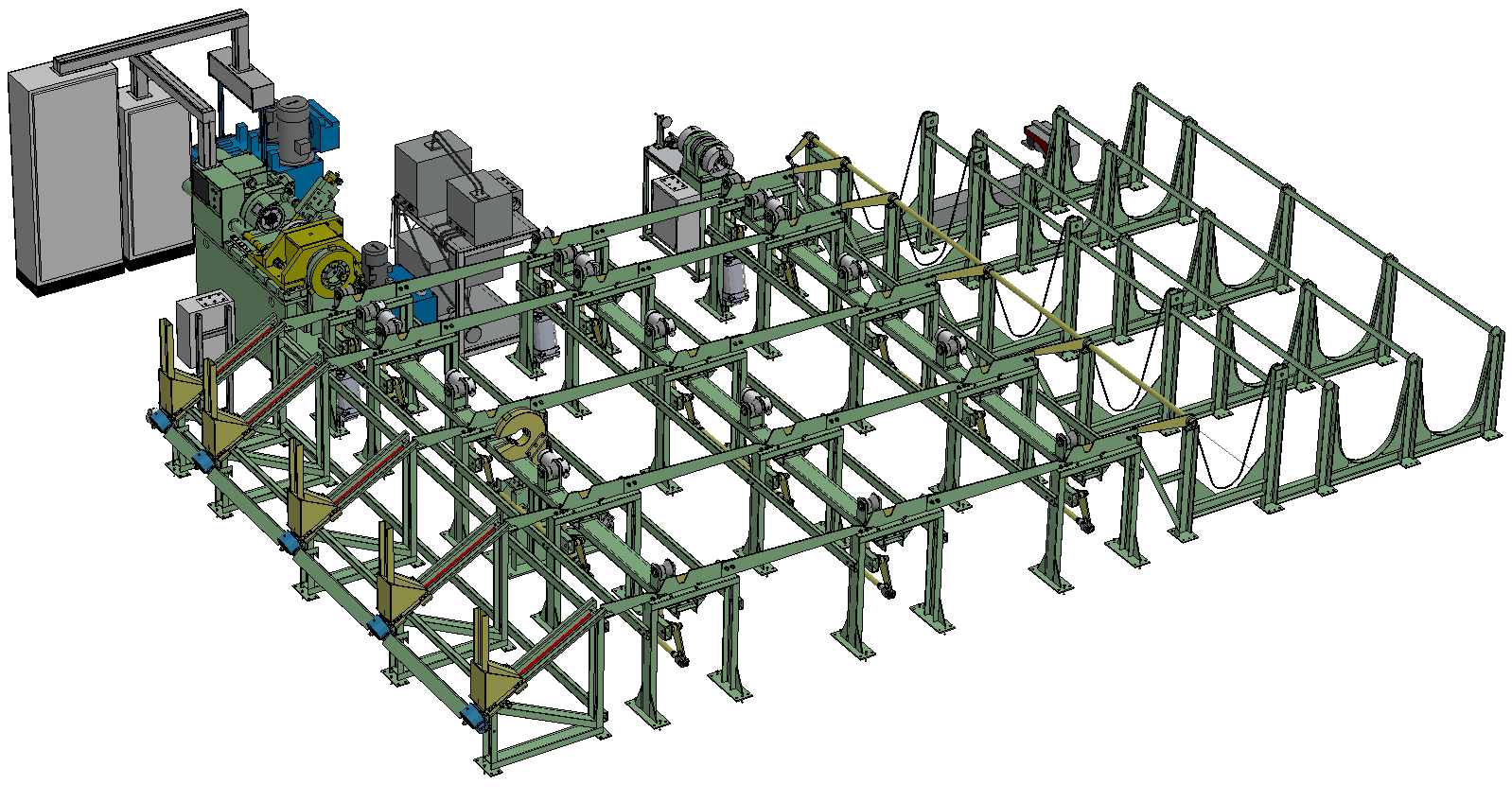

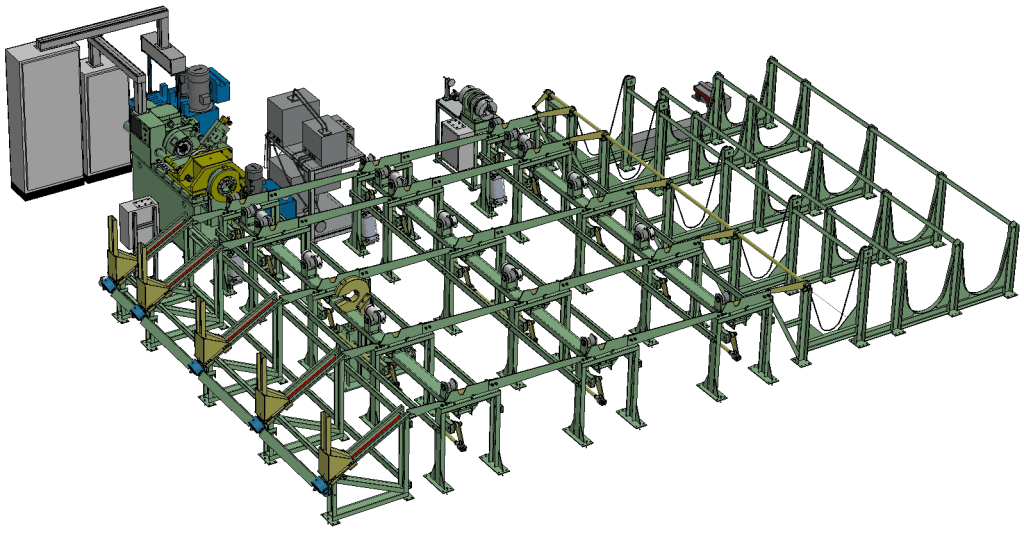

Так же были спроектированы, изготовлены и введены в эксплуатацию полуавтоматические линии по производству буровой трубы, включающие в себя:

• посты: сварки трением, нормализации сварного соединения, контроля соосности и качества сварного соединения
• рольганги перемещения;
• карманы накопители.

В основе данных линий использовались станки сварки трением ПСТ-20Т, ПСТ-50Т, ПСТ-80Т и ПСТ-120Т.
